产品介绍：

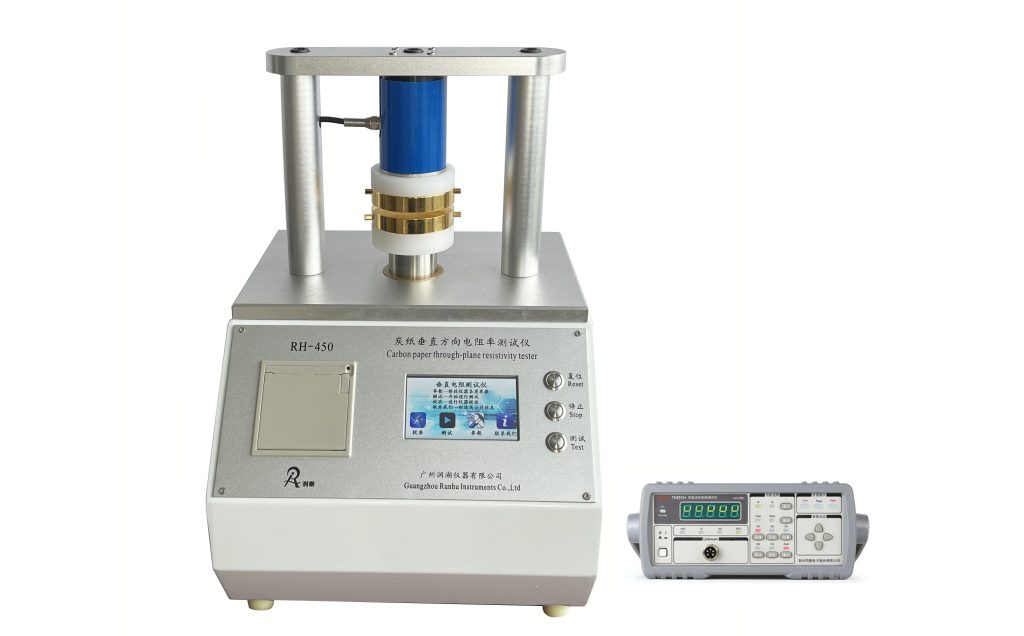

RH-450垂直方向电阻率测试仪用于测量燃料电池炭纸、双极板或其他材料的垂直电阻率和平面方向电阻率测试。
符合标准： GB/T20042.7质子交换膜燃料电池第7部分:炭纸特性测试方GB/T20042.6质子交换膜燃料电池第6部分:双极板特性测试方法
垂直方向电阻率测试方法：根据碳纸的标准要求测出样品的厚度。将样品放置测试装置中的两个测量电极之间。测量电极为镀金电极。压强每增加0.05MPa,用底电阻测试仪测量两电极之间的电阻值。记录不同压强下的电阻值，直到当前测得的电阻值 与前一电阻测试值的变化率不大与5%时，则认为达到电阻的最小值，停止测试。（推荐测量压强范围为0.05MPa~4.0MPa）

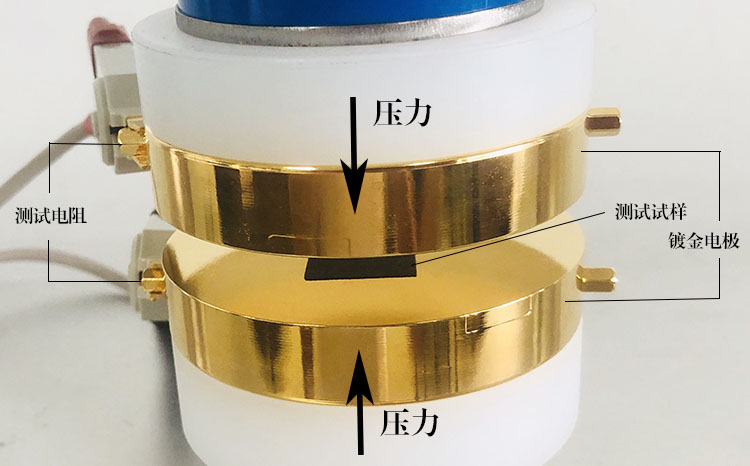

注：样品放置在两块电极之间，在电极两侧施加一定的压强，测试过程中仪器通过自动记录不同压强下的电流和电压值，得到不同施加压强下的电阻值。样品不能伸到电极之外。
技术参数：（垂直方向电阻率测试仪）
| 项目 | 技术参数 |
| 测量范围 | (10～2000)N (0.05~4.0MPa 1μΩ-20kΩ |
| 压力分辨力 | 0.1N |
| 准确度 | ±0.5% |
| 电阻分辨率 | 1μΩ 、 0.001mΩ |
| 电阻精度 | 0.1% |
| 上下压板平行度 | <0.025mm |
| 上下压板最大距离 | 35mm |
| 上压板 | Φ80 mm(面积50.3cm²） |
| 下压板 | Φ80mm(面积50.3cm²) |
| 外形尺寸 | 330×350×510mm |
| 质量 | 34kg |
| 电源 | AC110-240V, 50Hz |
| 连接电脑 | 配备电脑软件 |
| 人机界面 | 触摸屏中英文显示 |
技术参数：（直流低电阻测试仪）
| 精度 | ±0.1%+2字 |
| 测试范围 | 1μΩ-19.99kΩ |
| 测试电流 | 1A/100/10/ 1mA/100μA |
| 量程 | 20/200mΩ/2/20/ 200Ω/2/20kΩ |
| 最高分辨率 | 1μΩ |
垂直电阻率测试使用教程：

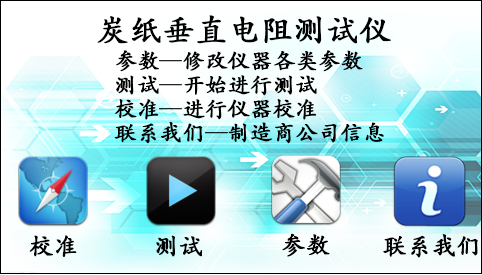

1.接通电源，打开电源开关，仪器自动显示“广州润湖仪器有限公司，电话：13602823978” 待开机画面结束后仪器自动进入功能选择界面,如图3所示
图3
2.测试参数设置

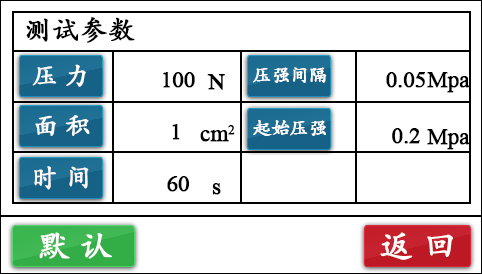

2.1开机进入开始界面(图3)后点击参数可进入参数设置界面(图4)
图4
2.2点击对应的参数可进入各参数的修改界面

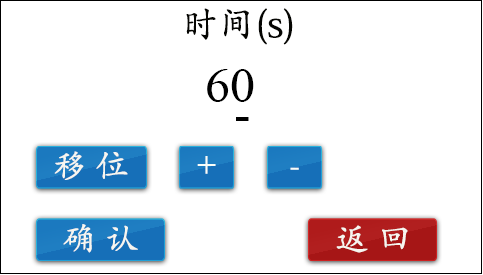

2.21如点击时间可进入压力参数修改界面(图5)
图5
2.2.2点击加减数值，按
移动加减的位数。修改完成后点击
退出。
2.2.3各参数意义：
压力：测试过程中的最大压力。测试压力超过此参数后仪器将自动结束测试。
面积：请输入被测样品的实际面积。用于计算压强。
时间：到达需要测量电阻的压强后仪器测量电阻前等待的时间。
起始压强：到达此压强后仪器将开始记录电阻值。
间隔压强：测试时每加压一段此参数的压强，仪器将自动记录电阻值。
3.开始测试

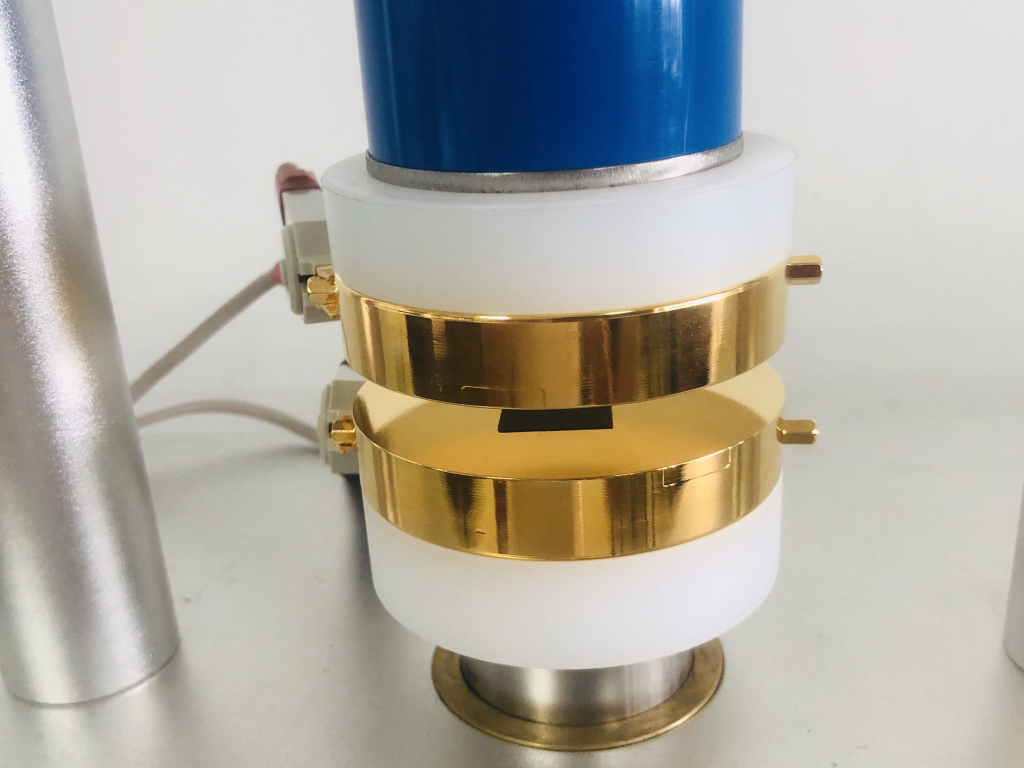

3.1准备好后即可放上样品开始测试。（如图6所示）
图6
图7

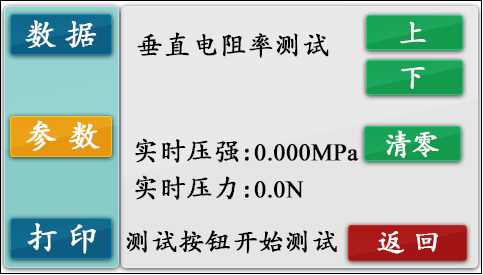

3.2点击压力仪测试待机界面(图7)上下键将测试头移动至合适的位置然后按停止键停止移动。将被测样品放置再下测试头中间。点击
上升下测头至样品快要碰到上测头时按停止键停止移动。
3.3点击压力仪上的测试按钮，仪器将自动开始测试，测试数据和曲线将自动显示并记录在电脑软件上。测试结束后测试头自动返回原位置。
4 测试数据和曲线提取

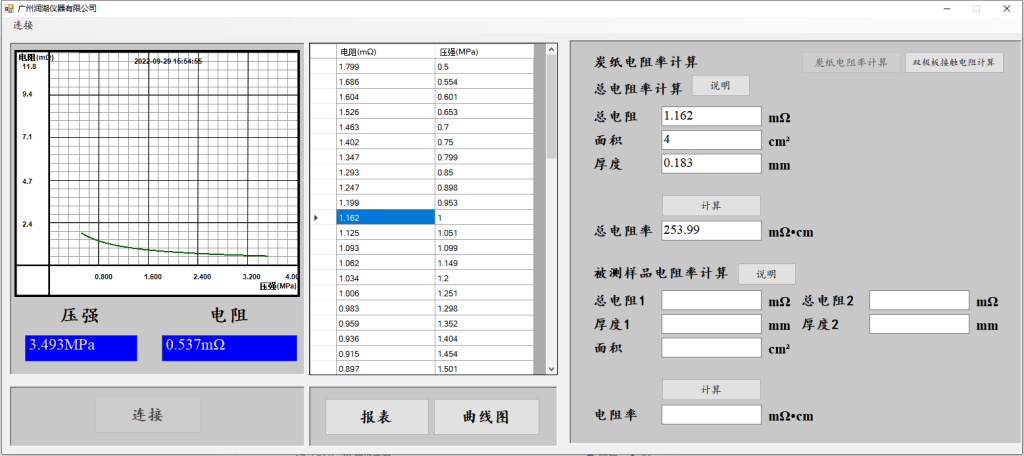

4.1测试结束后测试数据将自动保存在电脑软件上如图8所示。
图8

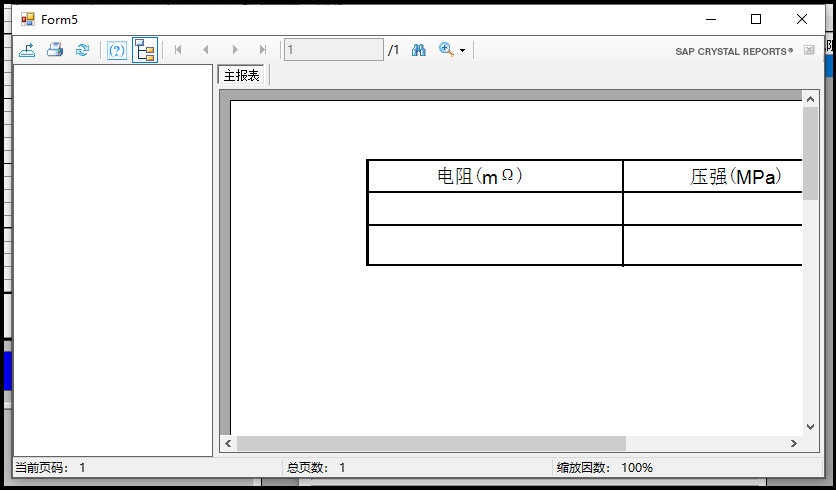

4.2点击可打开报表界面(图9)。
图9
4.3点击报表界面左上方的然后填写报表名字和选择报表格式可导出报表。
4.4 打开C盘test文件夹可以查看测试曲线。
