广州润湖仪器*推出-燃料电池双极板垂直电阻率测试仪符合GB/T20042.6标准要求

应广大客户需求,广州润湖仪器有限公司**推出燃料电池双极板电阻测试仪,用于测量燃料电池炭纸、双极板或其他材料的垂直电阻率和平面方向电阻率测试。符合标准: GB/T20042.7质子交换膜燃料电池第7部分:炭纸特性测试方,GB/T20042.6质子交换膜燃料电池第6部分:双极板特性测试方法。

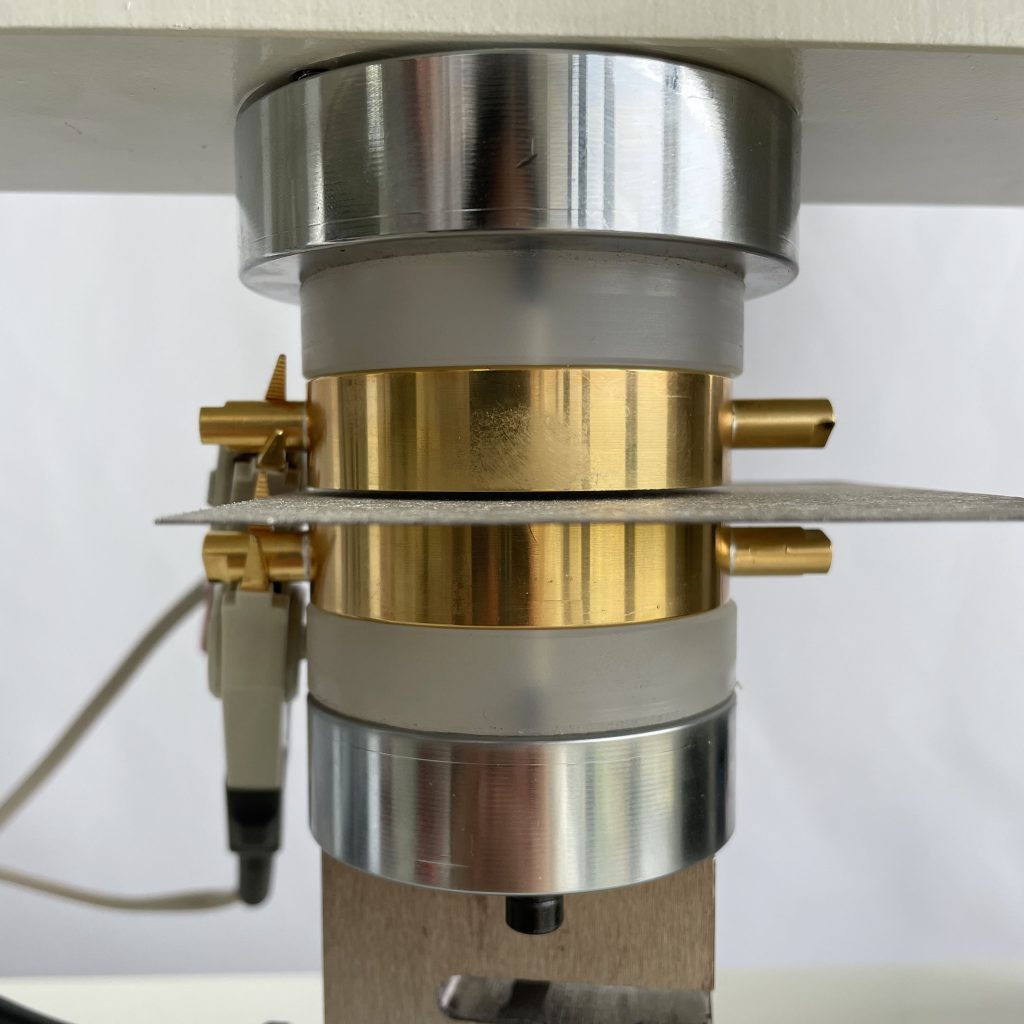

垂直方向电阻率测试方法:根据碳纸的标准要求测出样品的厚度。将样品放置测试装置中的两个测量电极之间。测量电极为镀金电极。压强每增加0.05MPa,用底电阻测试仪测量两电极之间的电阻值。记录不同压强下的电阻值,直到当前测得的电阻值 与前一电阻测试值的变化率不大与5%时,则认为达到电阻的最小值,停止测试。(推荐测量压强范围为0.05MPa~5.0MPa)

注:样品放置在两块电极之间,在电极两侧施加一定的压强,测试过程中仪器通过自动记录不同压强下的电流和电压值,得到不同施加压强下的电阻值。

技术参数:(双极板电阻率测试仪)

项目技术参数
 测量范围(50~10000)N、0.05~5.0MPa、1μΩ-20kΩ
压力分辨力1N
准确度±0.25%fs
电阻分辨率1μΩ  、  0.001mΩ
单位:mΩ·cm2   mΩ·cm
电阻精度0.1%
上下压板平行度<0.025mm
上下压板最大距离50mm
上压板面积25cm²
下压板面积25cm²
外形尺寸500×370×720 mm
质量57kg
电源AC110-240V, 50Hz
连接电脑配备电脑软件
人机界面触摸屏中英文显示

技术参数:(直流低电阻测试仪)

精度±0.1%+2字
测试范围1μΩ-19.99kΩ
测试电流1A/100/10/ 1mA/100μA
量程20/200mΩ/2/20/ 200Ω/2/20kΩ
最高分辨率1μΩ
