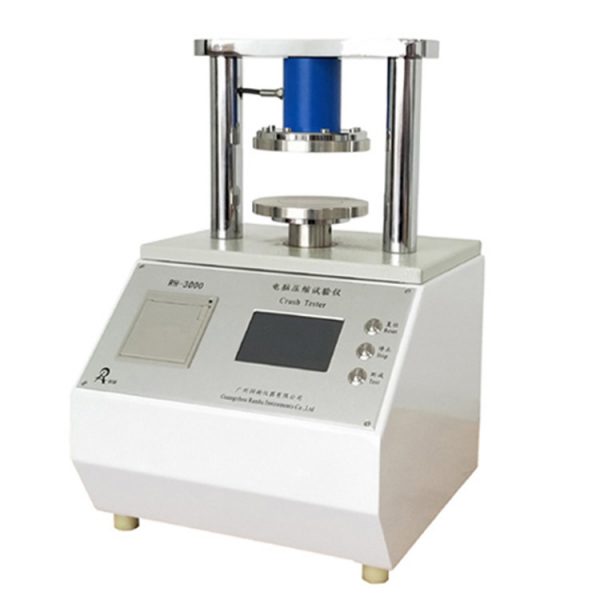

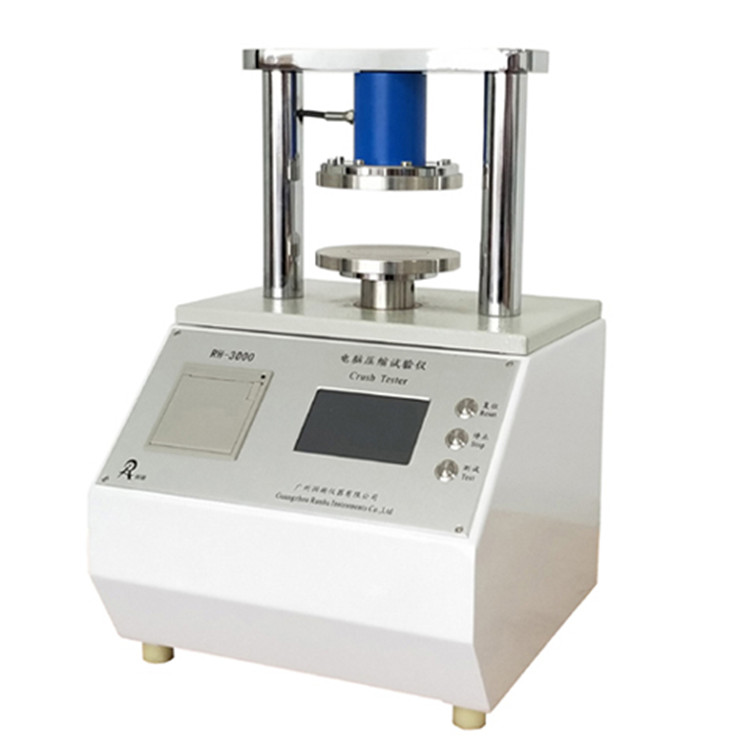

RH-3000电脑压缩试验仪
产品介绍:
RH-3000电脑压缩试验仪主要用于瓦楞芯纸、箱纸板(牛皮挂面纸)、瓦楞纸板等的测试。适用于纸和纸板环压强度(RCT)、瓦楞芯纸平压强度(CMT)和压溃强度(CCT),瓦楞纸板边压强度(ECT)、粘合(剥离)强度(PAT)、平压强度(FCT)及其他材料产品抗压缩强度等试验;也可以用于纸、纸板和瓦楞纸板厚度。
应用于造纸、包装、印刷、食品、药品包装厂家、铝箔生产厂家、商检、科研等部门。
执行标准:
GB/T2679.8、 GB/T6546、GB/T6548、GB/T2679.6、ISO13820、ISO3037、ISO7263、ISO12192 、ISO3035、GB/T1048
技术参数:
测量范围:(30~3000)N
分辨力:0.1N
准确度:±0.5%
试验速度:(12.5±2.5) mm/min
返程速度(可调):(1-80) mm/min
上下压板平行度:<0.025mm
上下压板最大距离:70mm
上下压板直径:128 mm
外形尺寸:330×350×510mm
质量:34kg
电源:AC110-240V, 50Hz
人机界面:触摸屏中英文显示
连接电脑:可选

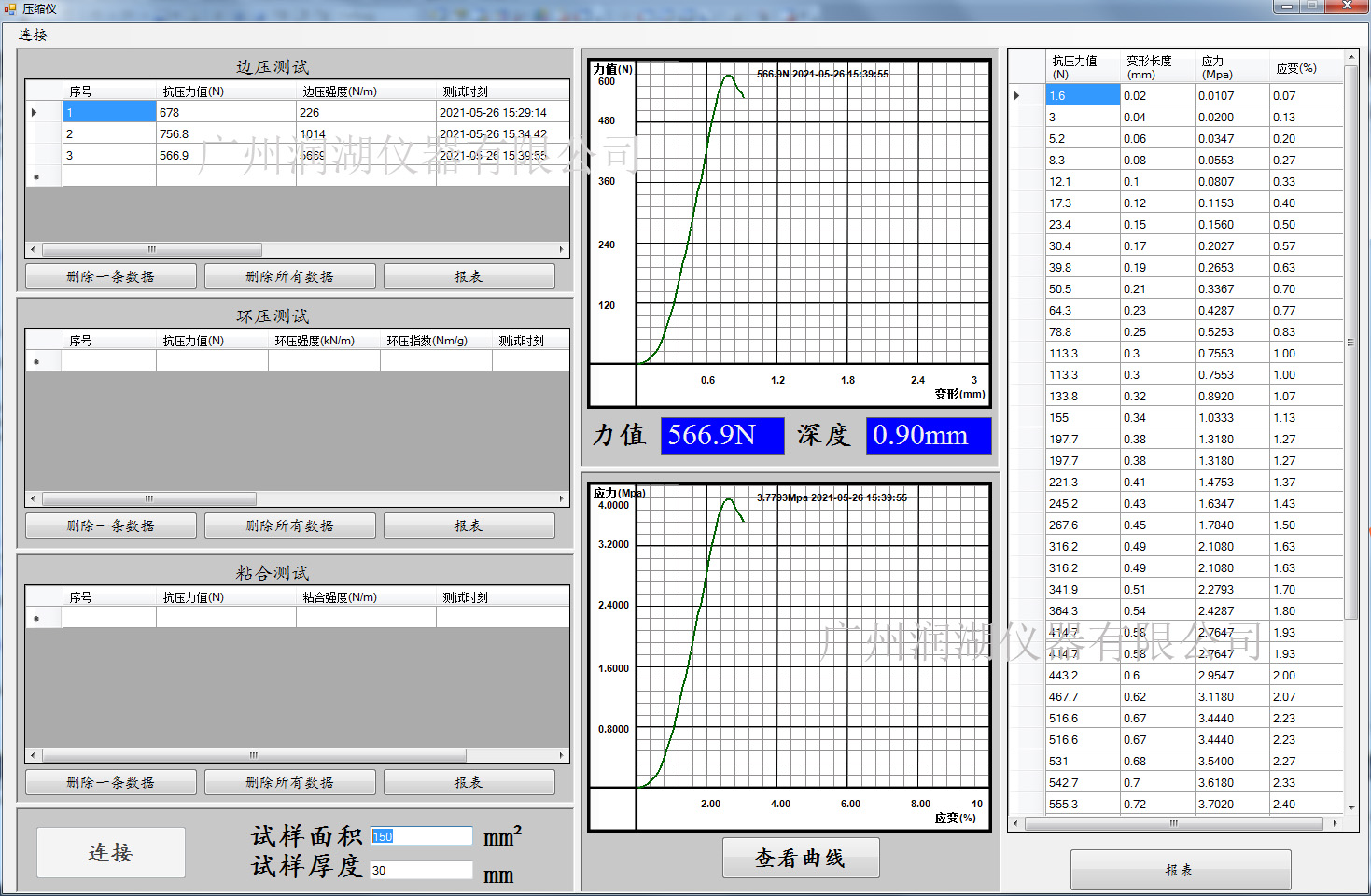

连接电脑PC界面:

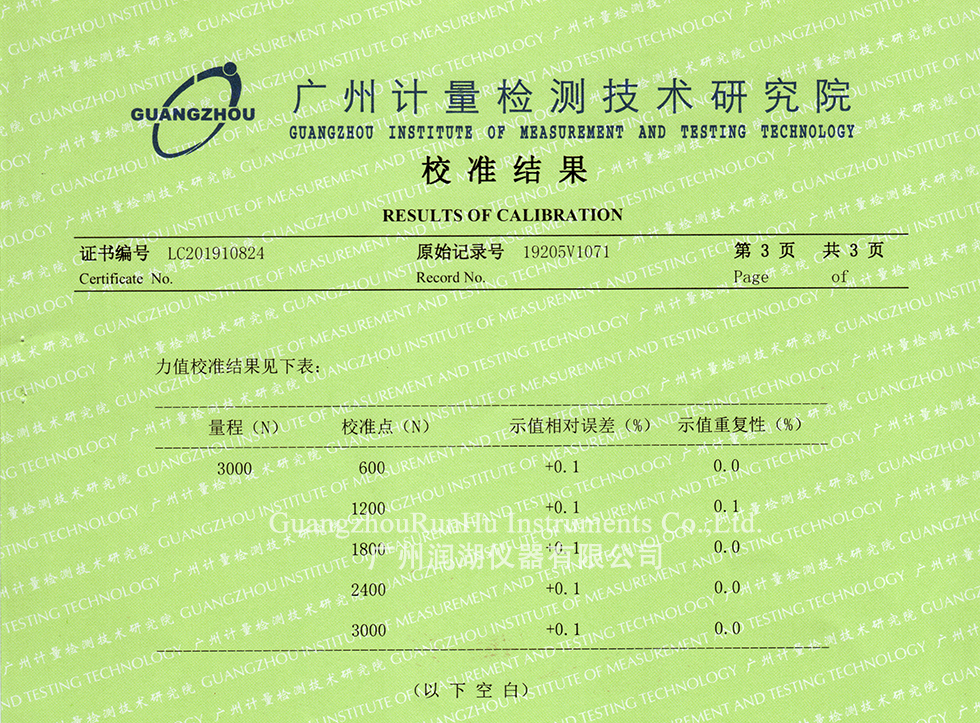

第三方计量证书:(部分截选)
仪器配备相应辅具可进行的试验如下:

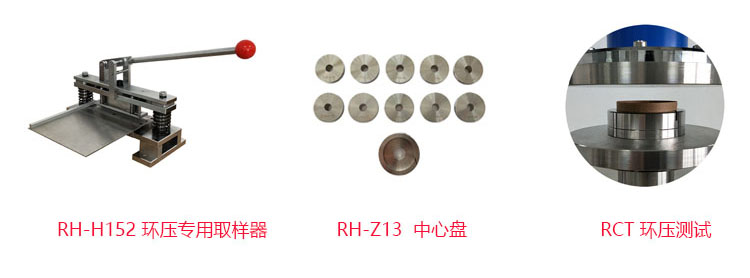

① 配备环压专用取样器和环压试验中心盘,进行纸和纸板环压强度试验(RCT);

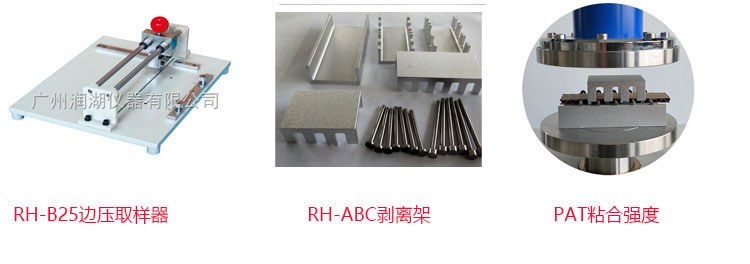

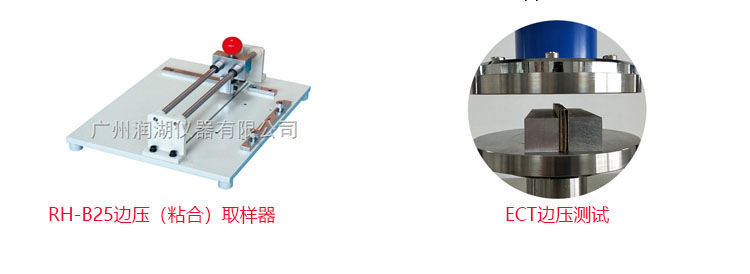

② 配备边压(粘合)试验取样器和辅助导块,进行瓦楞纸板边压强度试验(ECT);
③ 配备剥离强度试验架,进行瓦楞纸板粘合(剥离)强度试验(PAT);

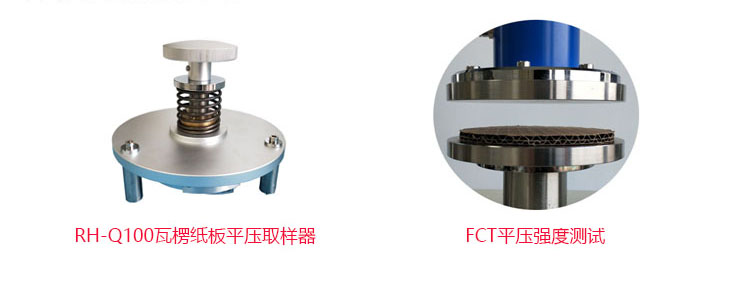

④ 配备平压试样取样器,进行瓦楞纸板平压强度试验(FCT);

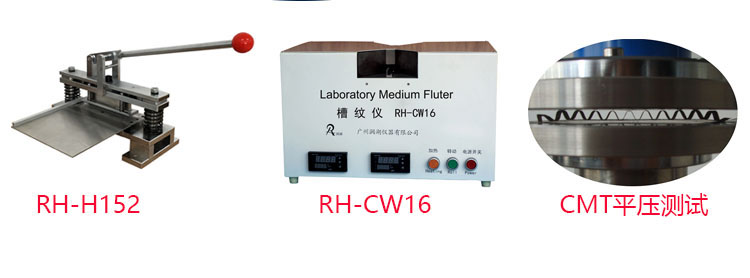

⑤ 配备槽纹仪和辅助器具,进行瓦楞纸瓦楞压溃和瓦楞平压试验(CCT和CMT)。
⑥ 配备厚度测试垫,进行纸、纸板、瓦楞纸板厚度试验。
产品特点:
◆ 采用高精度测力传感器和测厚传感器,出厂时准确度控制在<0.5%,优于ISO标准的±1%。测厚时,精度为0.01mm,可根据用户要求,厚度测试精度达到0.001mm。
◆ 精密滚珠丝杆传动,铝合金面板,优质不锈钢上、下压板及合理的设计,保证该仪器经久耐用。我公司专业设计编程团队还可对该仪器升级。
◆ 触摸屏中文显示,友好人机界面操作。全自动完成测试,具有测试数据统计处理功能,微型打印机输出,也可连接电脑操作。连接电脑时,除了可自动记忆储存结果外,还可以显示抗压曲线并保存。
◆ 采用高性能步进电机、美国芯片控制,保证该仪器传动精准,测试时快速、高效。
◆ 仪器内部专门设置校准程序,便于计量、校准部门(第三方)对该仪器进行校准。校准时,进入校准测试程序,将标准传感器放于上、下压板间,就可轻松进行示值误差校准。
测试原理:
环压强度测试(RCT):纸张或纸板试样在环压专用取样器中冲取,尺寸为:152mm×12.7 mm,将该试样放置在环形中心盘中,然后置于压缩仪上、下压板间进行压溃试验,试样边缘承受不断增加的压力,直至压溃。
2、瓦楞原纸平压测试(CMT):尺寸为152mm×12.7 mm的瓦楞原纸试样放在槽纹仪中加热起楞,用胶带固定一边,平放于压缩仪上、下压板间进行压溃试验,试样承受不断增加的压力,直至压溃。
3、瓦楞纸板边压强度测试(ECT):边压(粘合)试验取样器切取100mm×25 mm的瓦楞纸板试样,竖放于压缩仪上、下压板间进行压溃试验,直至压溃。ECT值可表示为力除以试样长度。
4、瓦楞纸板粘合强度测试(PAT):100mm×25 mm的瓦楞纸板试样安放在剥离强度试验架上,然后置于压缩仪上、下压板间进行压力试验,利用剥离强度试验架的特殊结构和长短针,使试样面层和芯层分离,分离时所需最大力值。
5、瓦楞纸板平压强度测试(FCT):平压试样取样器中切取一定面积瓦楞纸板试样(100cm2 、 64.5 cm2 或32.2 cm2),平放于压缩仪上、下压板间进行压溃试验,试样承受不断增加的压力,直至压溃,单位面积所受最大力。

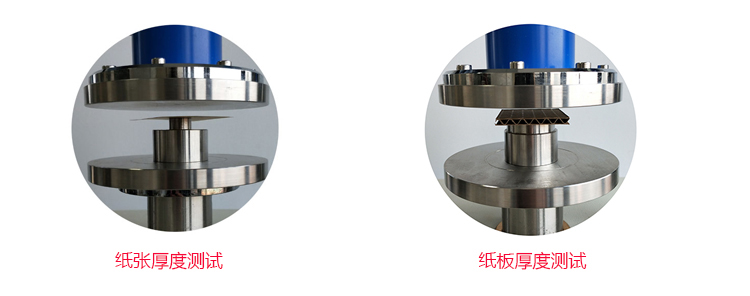

6、纸、纸板和瓦楞纸板厚度测试:纸、纸板和瓦楞纸板在两测量板间受一定压力下直接测量的厚度,以mm表示。借助厚度测试垫,试样可在规定面积(纸:2cm2,瓦楞纸板:10cm2)受一定压力(100kPa或20kPa)测出厚度。
