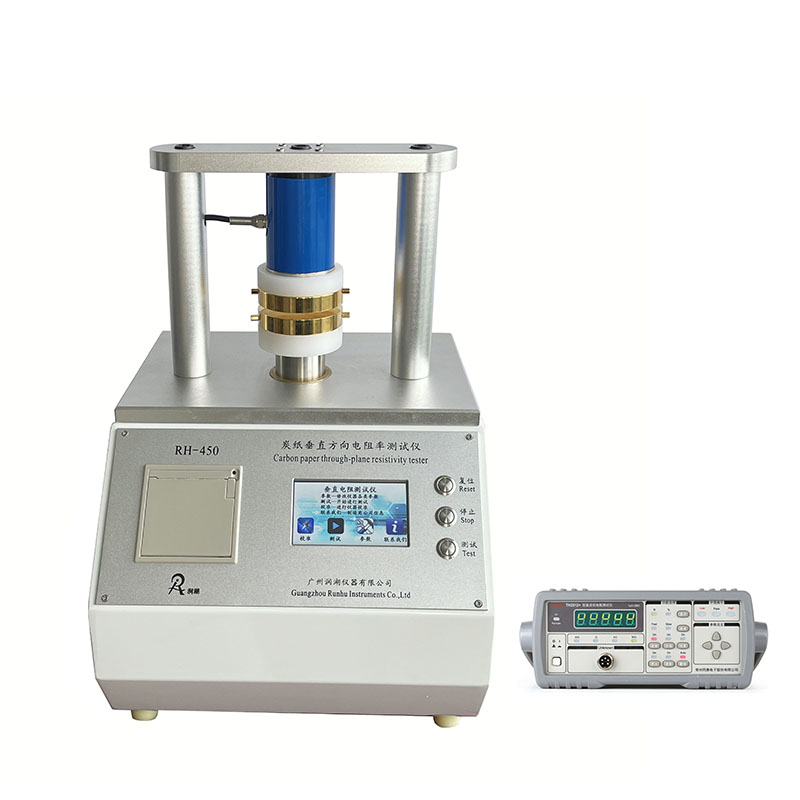

RH-450垂直方向电阻率测试仪

特点:用于测量燃料电池炭纸、双极板或其他材料的垂直电阻率和平面电阻测试,符合标准:GB/T20042.6质子交换膜燃料电池第6部分:双极板特性测试方法、GB/T20042.7质子交换膜燃料电池第7部分:炭纸特性测试方法

品牌:润湖                       型号:RH-450

咨询电话:13602823978

RH-450垂直方向电阻率测试仪(炭纸/双极板材料)

产品介绍:


RH-450垂直方向电阻率测试仪用于测量燃料电池炭纸、双极板或其他材料的垂直电阻率和平面电阻测试。

符合标准

GB/T20042.7质子交换膜燃料电池第7部分:炭纸特性测试方法

GB/T20042.6质子交换膜燃料电池第6部分:双极板特性测试方法

测试方法

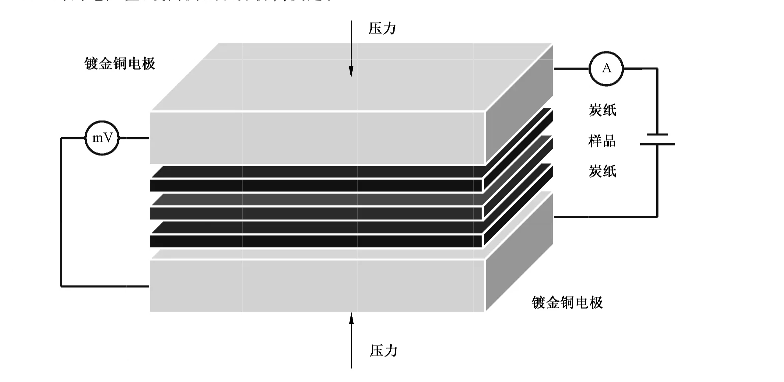

垂直方向电阻测试示意图

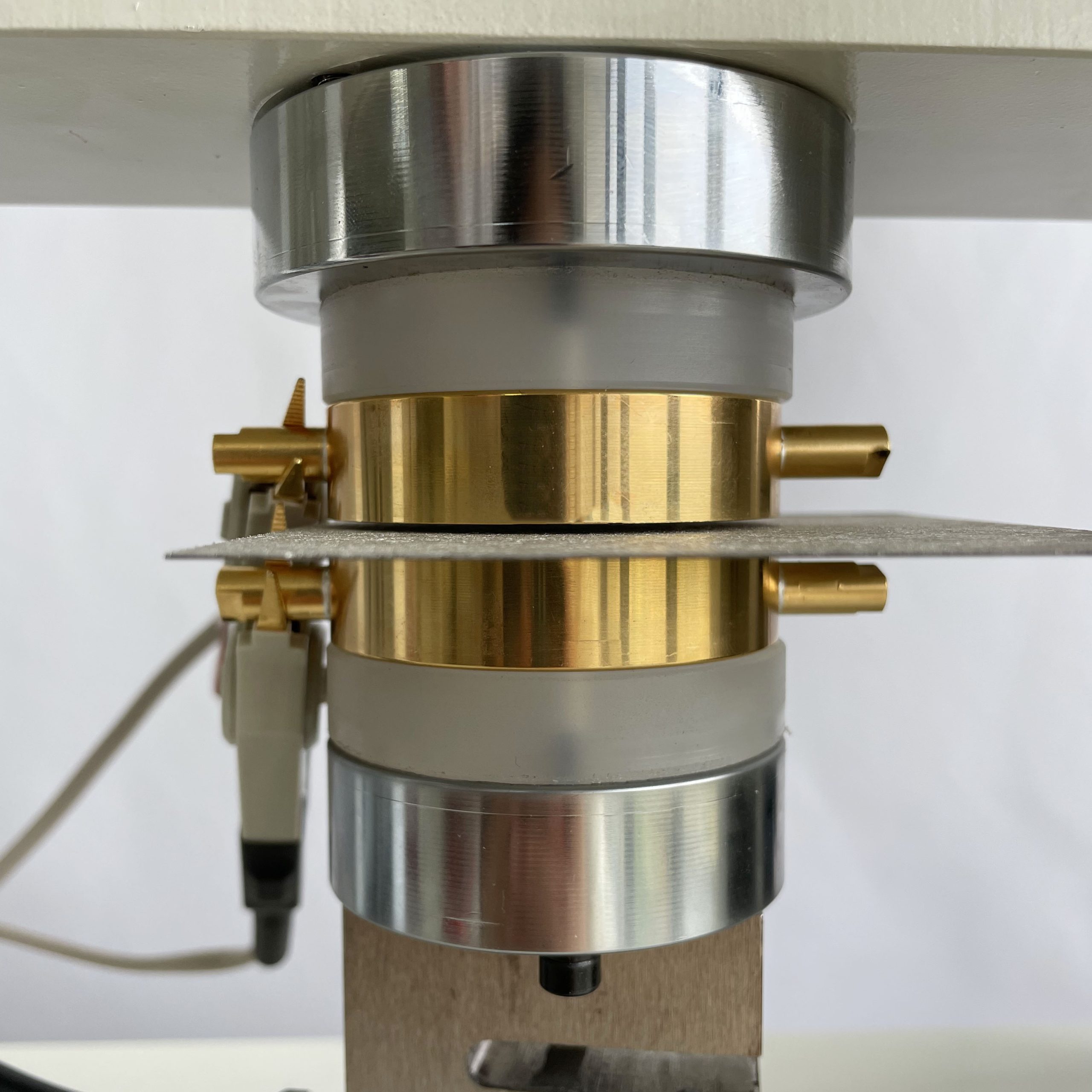

注:样品放置在两块电极之间,在电极两侧施加一定的压强,测试过程中仪器通过自动记录不同压强下的电流和电压值,得到不同施加压强下的电阻值。样品不能伸到电极之外。

技术参数


测量范围:(10~2000)N、(0.05~5.0MPa)样品面积4cm²  1μΩ-20kΩ
单位:mΩ·cm2   mΩ·cm   mΩ   MPa
压力分辨力:0.1N
准确度:±0.5%
电阻分辨率:1μΩ   、0.001mΩ
电阻精度:0.1%
上下压板平行度:<0.025mm
上下压板最大距离:35mm
上压板:Φ80 mm(面积50.3cm²)
下压板:Φ80mm(面积50.3cm²)
外形尺寸:330×350×510mm
质量:34kg
电源:AC110-240V, 50Hz
连接电脑:配备电脑软件
人机界面:触摸屏中英文显示

PC界面:


产品特点:


◆  采用高精度测力传感器,出厂时准确度控制在<0.5%,优于ISO标准的±1%。
◆  全自动测试,可连接电脑将数据同步至电脑软件上,自动生成报表曲线图。
◆  精密滚珠丝杆传动,铝合金面板,优质不锈钢上、下压板及合理的设计,保证该仪器经久耐用。我公司专业设计编程团队还可对该仪器升级。
◆  触摸屏中文显示,友好人机界面操作。全自动完成测试,具有测试数据统计处理功能,微型打印机输出,也可连接电脑操作。连接电脑时,除了可自动记忆储存结果外,还可以显示抗压曲线并保存。
◆  采用高性能步进电机、Silicon Labs高性能芯片控制,保证该仪器传动精准,测试时快速、高效。
◆  仪器内部专门设置校准程序,便于计量、校准部门(第三方)对该仪器进行校准。校准时,进入校准测试程序,将标准传感器放于上、下压板间,就可轻松进行示值误差校准。
